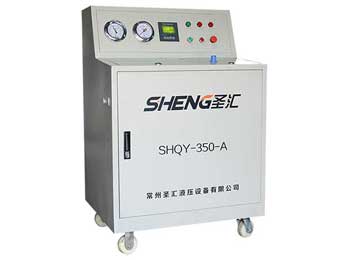

液壓脹管機產品標準
作者：admin 時間：2020-01-13 10:06
國 家 標 準 采用液壓脹管機技術的用戶，現可執行新版GB151-1999。在實施強度脹時，對GB151-1999第5.8.2.3(e)款中的槽寬尺寸，可按照液壓脹接的特殊要求，將8-3-6-3修改為10-8-10-8(φ19×2）或10-10-10-10（φ57×3.5）等。新版GB151—1999已出版發行多年，現摘錄部分章節如下(P68-69);
5.8 換熱管與管板的連接
換熱管與管板的連接方式有脹接、焊接、脹焊并用等型式。
5.8.1 術語
a) 強度脹接 系指為保證換熱管與管板的連接的密封性能及抗拉脫強度的脹接;
b) 貼脹 系指為消除換熱管與管孔之間間隙的輕度脹接。
5.8.2 強度脹接
5.8.2.1 適用范圍
設計壓力小于等于4Mpa；設計溫度小于等于300°C。
操作中無劇烈的振動，無過大的溫度變化及無明顯的應力腐蝕。
5.8.2.2 一般要求
a) 換熱管材料的硬度值一般需低于管板材料的硬度值。
5.8.2.3 結構尺寸
c) 結構型式及尺寸按表32和圖33(a)-33(c)的規定；
e) 根據不同的脹接方法可適當修改表32和圖33中的尺寸。
5.8.3 強度焊
5.8.3.1 適用范圍
可用于本標準規定的設計壓力，但不適用于有較大振動及有間隙腐蝕的場合。
5.8.4 脹焊并用
5.8.4.1 適用范圍
密封性能要求較高的場合；承受振動或疲勞載荷的場合；有間隙腐蝕的場合。
5.8.4.2 結構型式
a) 強度脹加密封焊;
b) 強度焊加貼賬。
5.8 換熱管與管板的連接
換熱管與管板的連接方式有脹接、焊接、脹焊并用等型式。
5.8.1 術語
a) 強度脹接 系指為保證換熱管與管板的連接的密封性能及抗拉脫強度的脹接;
b) 貼脹 系指為消除換熱管與管孔之間間隙的輕度脹接。
5.8.2 強度脹接
5.8.2.1 適用范圍
設計壓力小于等于4Mpa；設計溫度小于等于300°C。
操作中無劇烈的振動，無過大的溫度變化及無明顯的應力腐蝕。
5.8.2.2 一般要求
a) 換熱管材料的硬度值一般需低于管板材料的硬度值。
5.8.2.3 結構尺寸
c) 結構型式及尺寸按表32和圖33(a)-33(c)的規定；
e) 根據不同的脹接方法可適當修改表32和圖33中的尺寸。
5.8.3 強度焊
5.8.3.1 適用范圍
可用于本標準規定的設計壓力，但不適用于有較大振動及有間隙腐蝕的場合。
5.8.4 脹焊并用
5.8.4.1 適用范圍
密封性能要求較高的場合；承受振動或疲勞載荷的場合；有間隙腐蝕的場合。
5.8.4.2 結構型式
a) 強度脹加密封焊;
b) 強度焊加貼賬。
